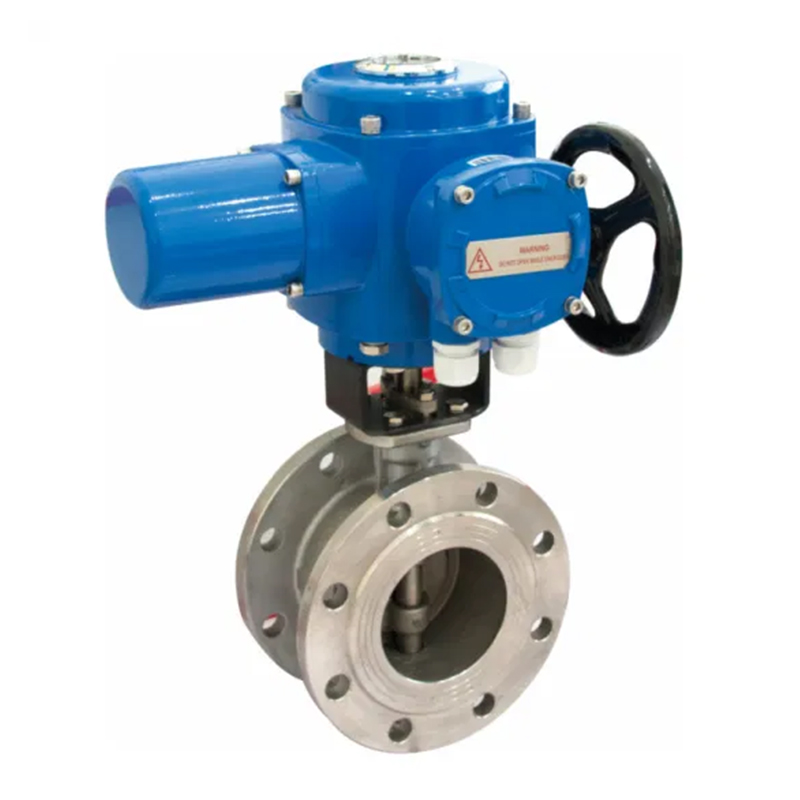

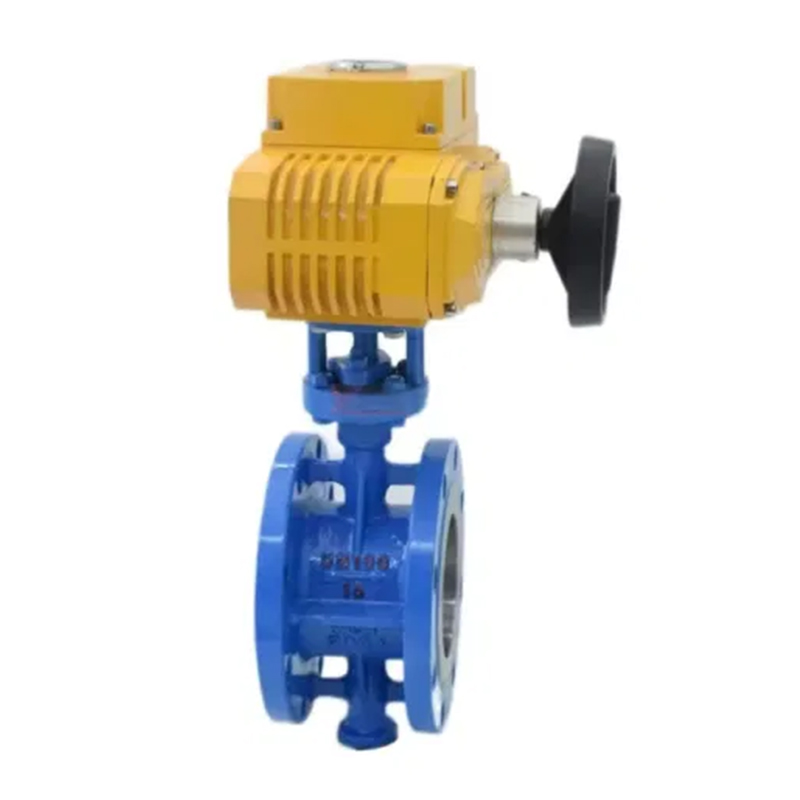

D941X Elektrik Flanş Kelebek Valfı

Teklif Alın

Kısa Giriş

D941X Elektrikli Flanş Yumuşak Conta KeleBek Valfı Yeni ve Makul Tasarım, Basit Yapı, Küçük Boyut, Hafif Ağırlık, 90 Derek Rotasyon, Hızlı Açılış ve Kapanış, Küçük Çalışma Torku, Uygun Çalışma, İşçi Tasarrufu ve Hızlı. Herhangi bir konuma takılabilir ve bakımı kolaydır. Mühür değiştirilebilir, sızdırmazlık performansı iki yönlü sızdırmazlık ve sıfır sızıntı elde etmek için güvenilirdir, sızdırmazlık malzemesi yaşlanma ve korozyona dayanıklıdır ve uzun bir hizmet ömrüne sahiptir.
Flanş kelebek valfi tamamen açık pozisyonda olduğunda, ortam valf gövdesinden aktığında tek dirençtir. Bu nedenle, valf tarafından üretilen basınç düşüşü çok küçüktür, bu nedenle iyi akış kontrol özelliklerine sahiptir. Kelebek vanaları sadece petrol, gaz, kimya endüstrisi ve su arıtma gibi genel endüstrilerde değil, aynı zamanda termal enerji santrallerinin soğutma suyu sisteminde de yaygın olarak kullanılmaktadır.

Teknik parametre

İsteğe bağlı elektrikli aktüatör özellikleri	Anahtar Türü, İntegral Tip, Düzenleme Türü, Akıllı Tip
İsteğe bağlı elektrikli aktüatör modelleri	Q, DQ, QM, QC, Akqseries, Büyük Çap isteğe bağlı Z Serisi, Akseries
Gerilim	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Nominal çap	Dn40mm ~ dn1400mm
Nominal baskı	Pn1.0mpa ~ pn1.6mpa
uygun sıcaklık	EPDM: -30 ~ 100ºC PTEE: -30 ~ 120ºC
Bağlantı	Flanş
Valf gövdesi malzemesi	Sünek demir, karbon çelik, paslanmaz çelik
Valf plakası malzemesi	Sferoidal mürekkep, 304,316,316L, 2507,1.4529, bakır plaka, naylon, vb.
Valf koltuk astarı	NBR, EPDM, PTFE
Uygulanabilir medya	Su, gaz, bulamaç, yağ, vb.

Ana boyut tablosu

DN (mm)	D		D1		L	D3	D4	H1	H2	Φ	b	N-φd
DN (mm)	1	1.6	1	1.6	L	D3	D4	H1	H2	Φ	b	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4-φ18	4-φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4-φ18	4-φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-φ18	8-φ18
100	220	220	180	180	127	90	70	110	165	15.8	20	8-φ18	8-φ18
125	250	250	210	210	140	90	70	123	180	19.05	22	8-φ18	8-φ18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-φ22	8-φ22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-φ22	12-φ22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-φ22	12-φ26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-φ22	12-φ26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-φ22	16-φ26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-φ26	16-φ30
450	615	640	565	585	222	175	140	335	428	38	30	20-φ26	20-φ30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-φ26	20-φ33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-φ30	20-φ36
700	895	910	840	840	292	300	254	470	600	55	36	24-φ30	24-φ36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-φ30	24-φ39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-φ33	28-φ39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-φ36	28-φ42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-φ37	32-φ49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-φ37	36-φ49
