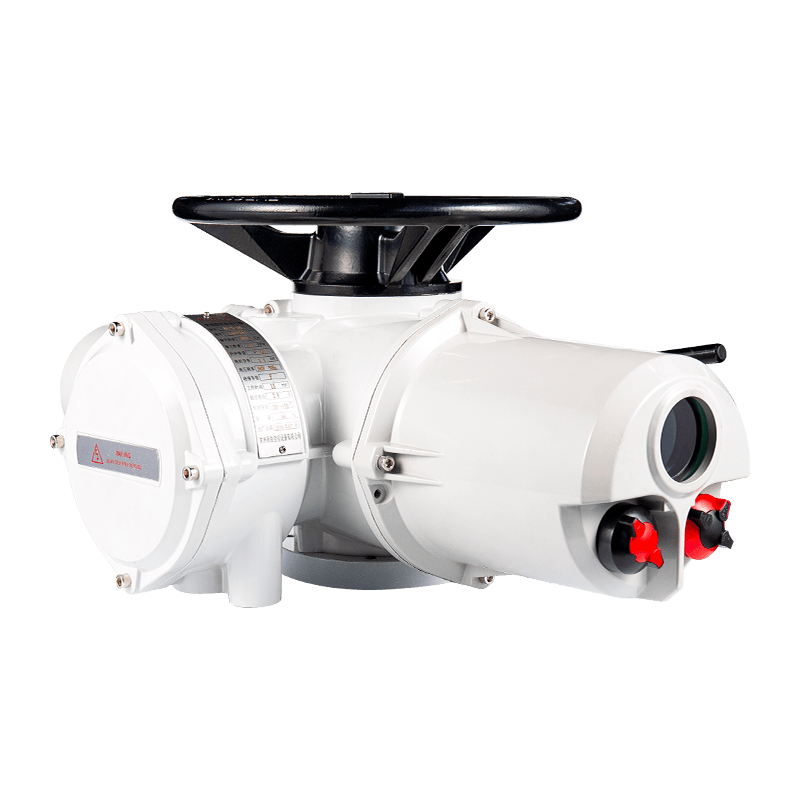

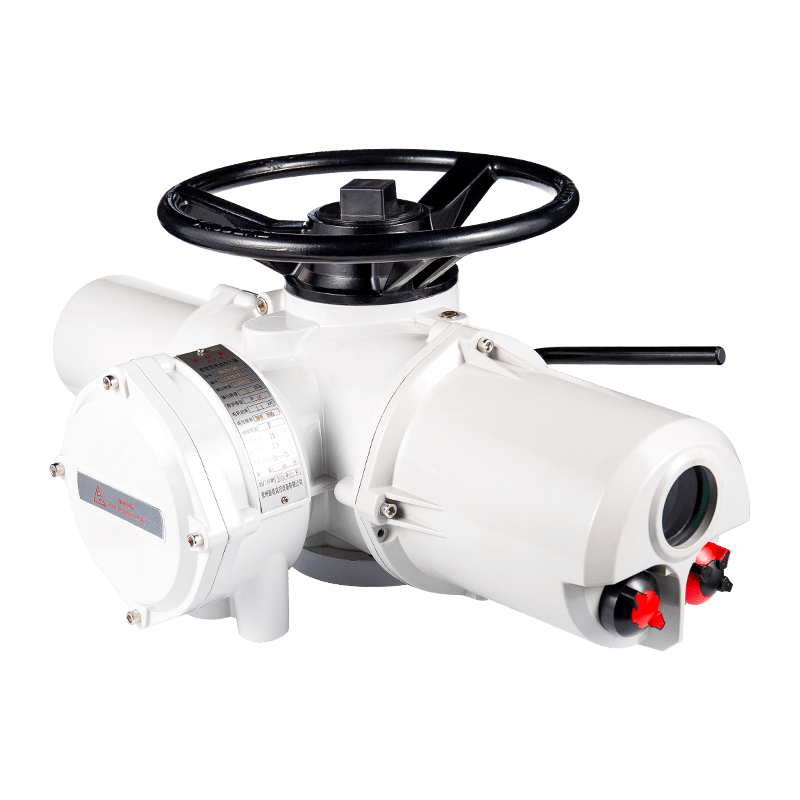

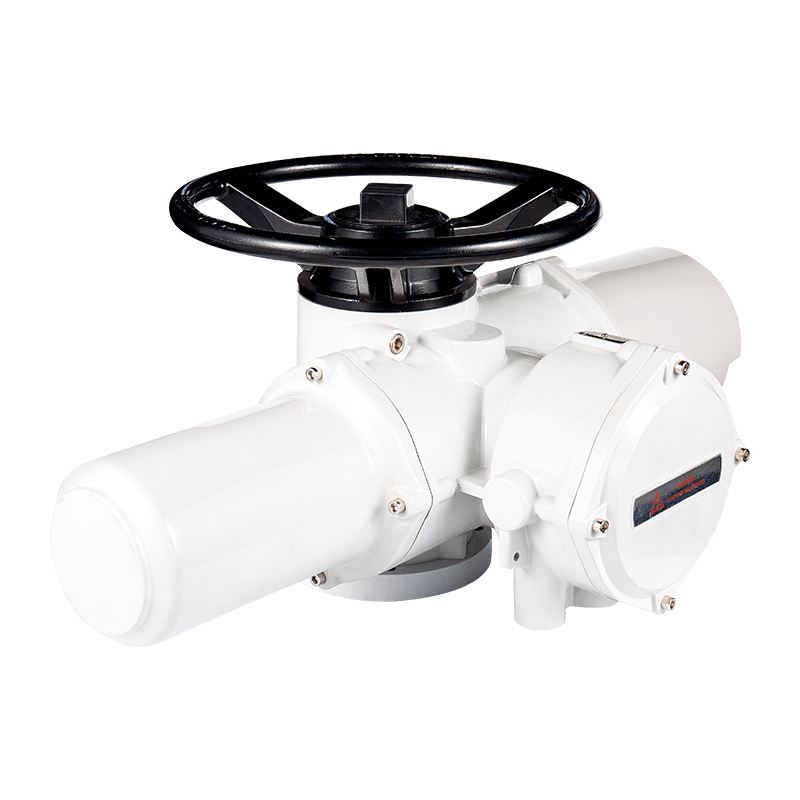

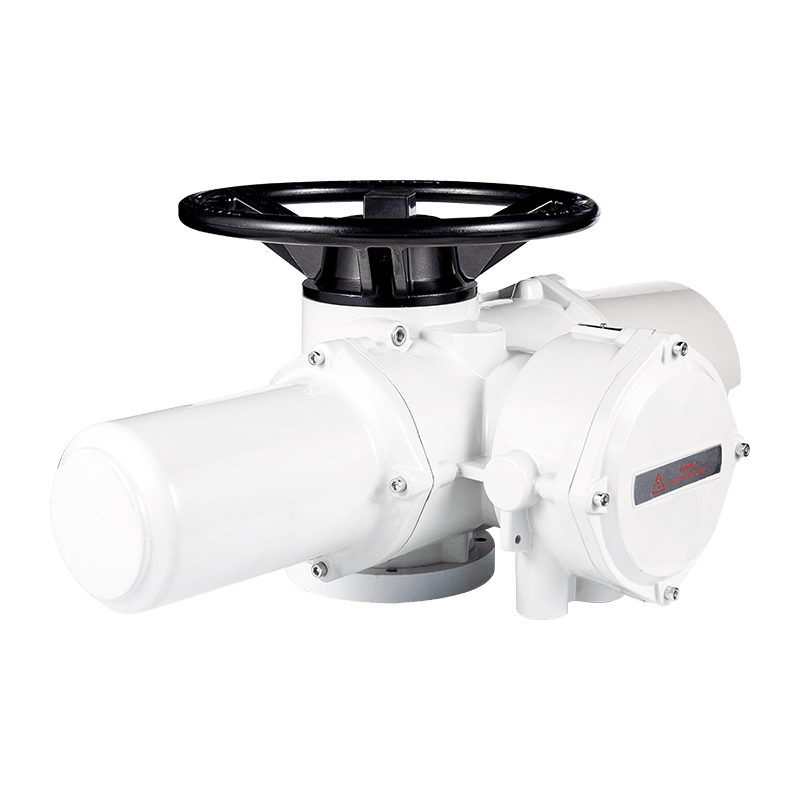

AK, AKZ Multi Turn akıllı elektrik aktüatörü

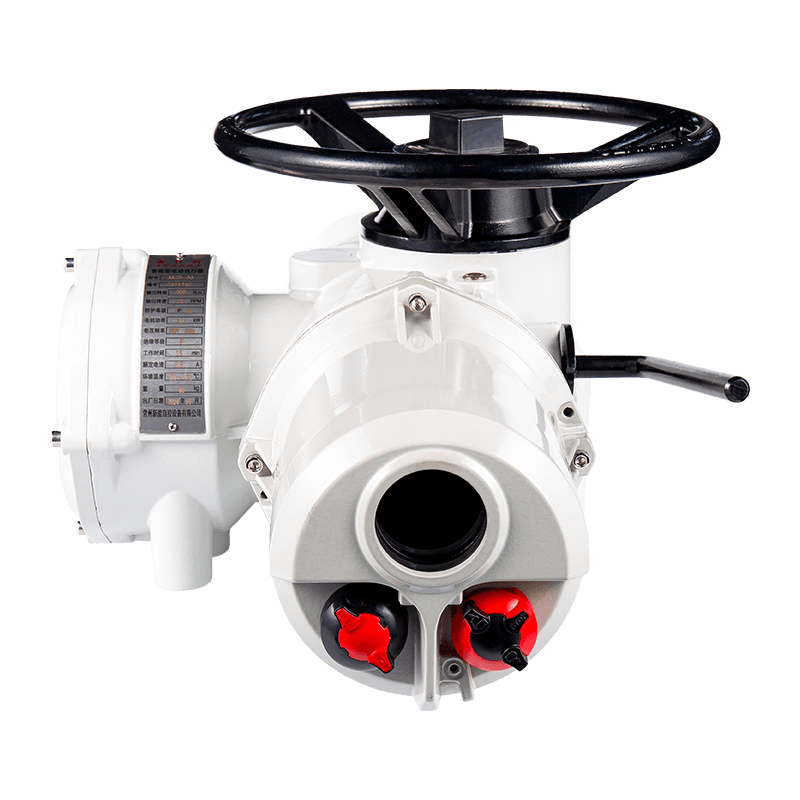

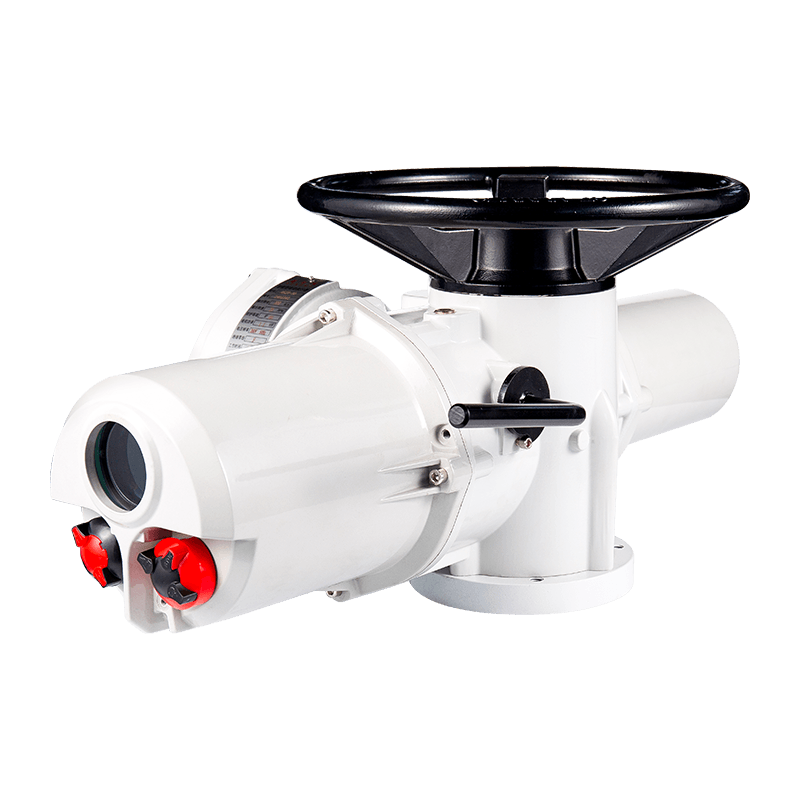

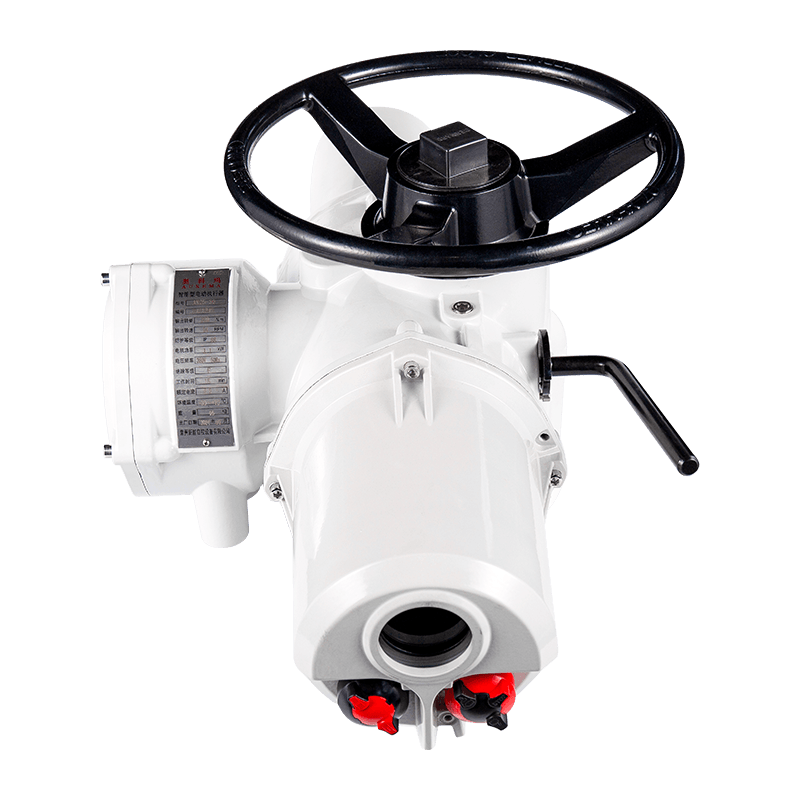

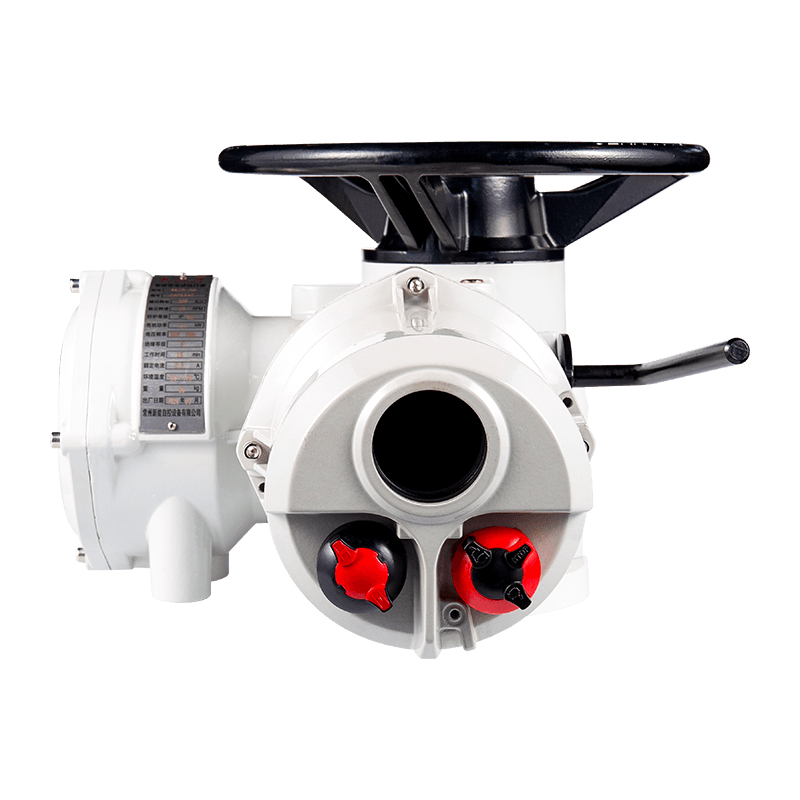

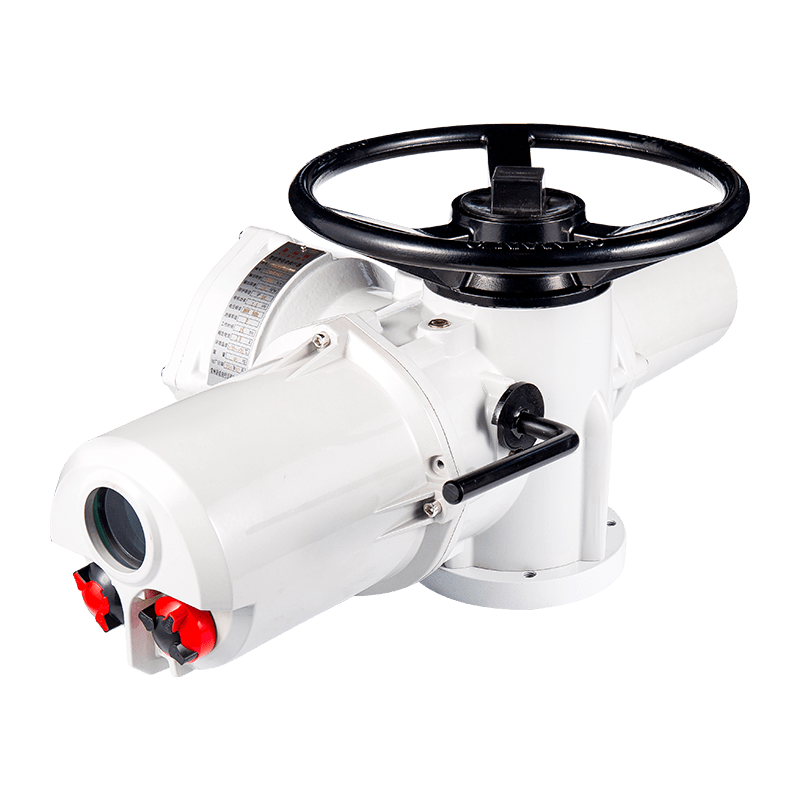

Aukema Rotary Akıllı Elektrik Aktüatörü iki kontrol tipine sahiptir: AK Akıllı Anahtar Tipi ve AKM Akıllı Ayarlama Tipi. Küre vanalarını, kapı vanalarını, gaz kelebeğini, su kapısı vanalarını ve diğer valfleri kontrol etmek için uygun olan yeni nesil valf kontrol uzmanlarıdır.

Teklif Alın

AK, AKZ üç Fazlı perFormaNs verileri

MoDel	Çıkış Torku (NM)	Çıkış Hızı (RPM)	Besleme voltajı (V)	Güç Faz Numarası (pH)	Frekans (HZ)	Nominal Güç (KW)	DeğerlenDirilmiş akım (a)	Referans ağırlığı (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

AKS tek fazlı aktüatör performans verileri

Model	Çıkış Torku (NM)	Çıkış hızı (RPM)	Besleme voltajı (V)	Güç Faz Numarası (pH)	Frekans (HZ)	Nominal Güç (KW)	Değerlendirilmiş akım (a)	Referans ağırlığı (kg)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK, AKZ Aktüatör Dış Boyutlar

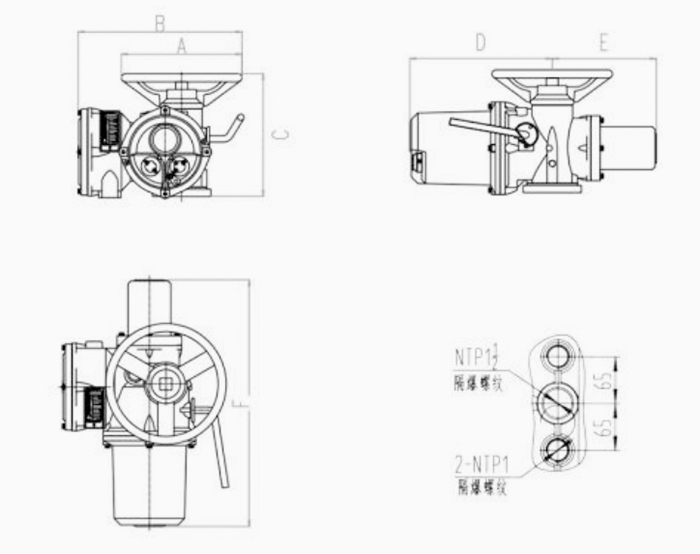

AK18-40 tipi

Aktüatör Parametreleri \ Aktüatör Özellikleri	A	B	C	D	E	F
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

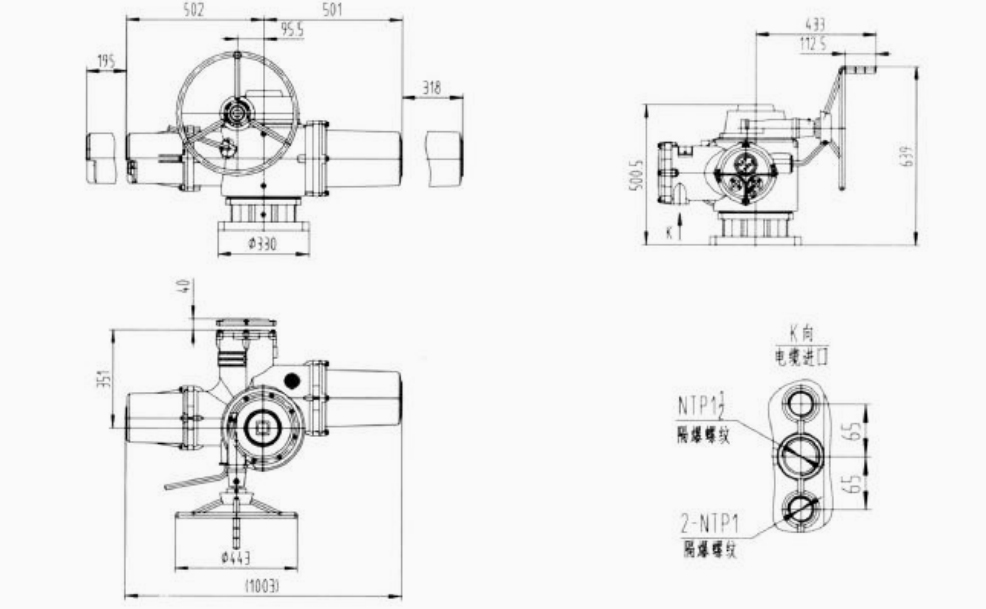

AK70-95 tipi

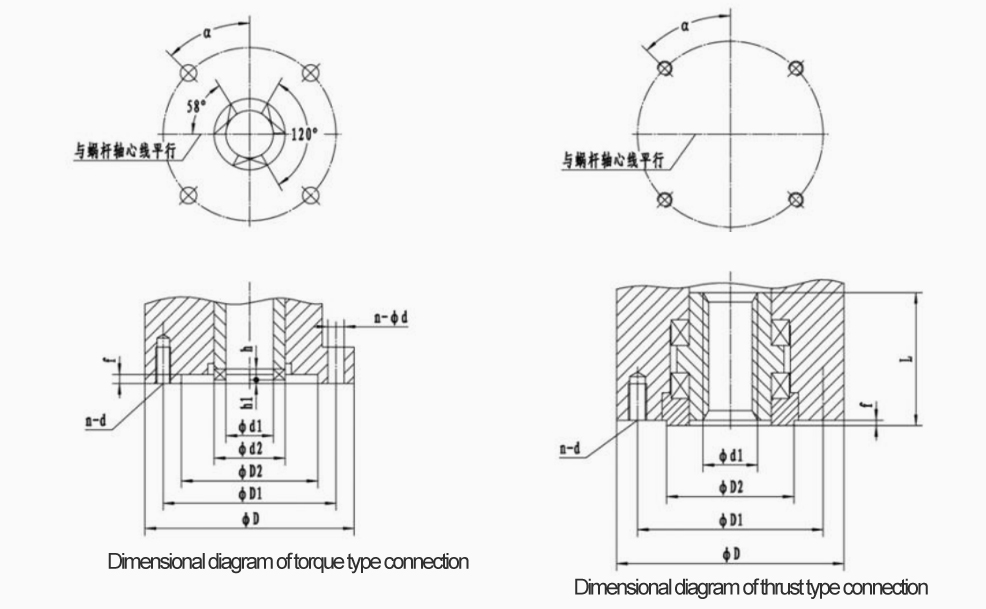

AK, AKZ aktüatör flanşı Boyutu

Tork Tipi Bağlantı Boyutu (JB2920)

Aktüatör Parametreleri \ Aktüatör Özellikleri	D	D1	D2	di	D2	d	h	MERHABA	f	b
AK18	φ145	Φ120	φ90	φ30	φ45	4-M10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

Push Tipi Bağlantı Boyutu (GB12222)

Aktüatör Parametreleri \ Aktüatör Özellikleri	Flanş numarası	D	D1	D2 (F8)	f	D (maks.)	d	L	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22.5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22.5 °

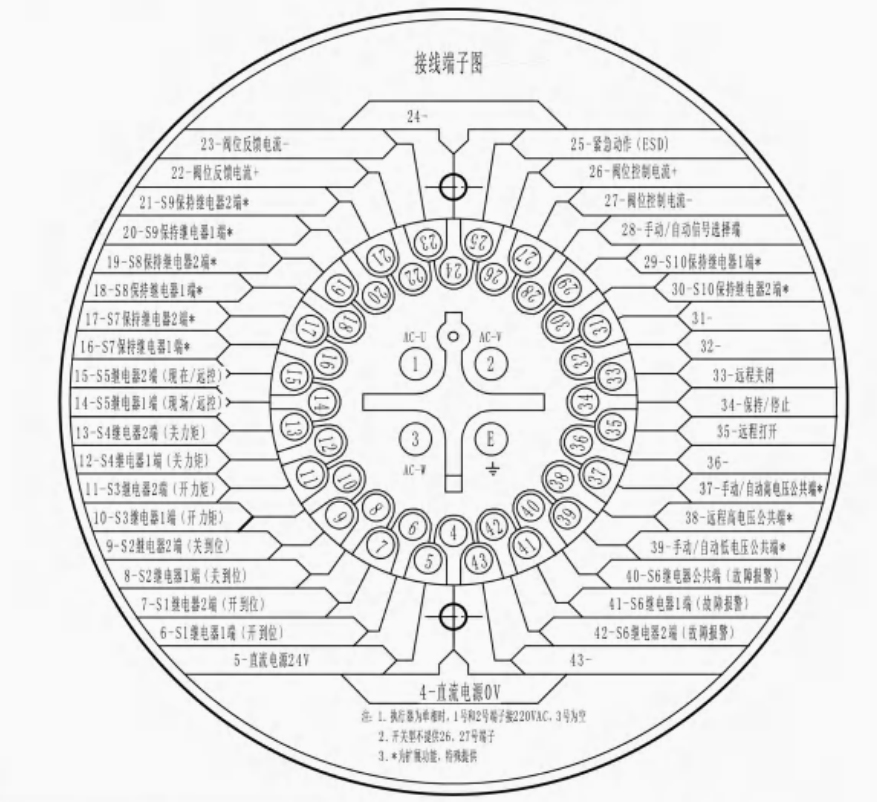

AK ve AKZ kablolama terminallerinin karşılaştırma grafiği

Terminal bloğu seri numarası	Terminal bloğu tanımı	Terminal bloğu seri numarası	Terminal bloğunun adı	Terminal bloğu seri numarası	Terminal bloğunun adı
	Topraklama karakteri (topraklama)	16	S7 Hold Röle 1 ucu*	31
1	380Vac1 **	17	S7 Hold Röle 2*	32
2	380Vac2 **	18	S8 Bekletme röle 1 ucu*	33	Uzaktan kapatma
3	380Vac3 **	19	S8 Hold Röle 2 Terminalleri*	34	Bekle/Dur
4	DC güç kaynağı 0V (24V DC güç kaynağı "-" Çıktı)	20	S9 Bekletme röle 1 ucu*	35	Uzaktan açın
4	DC güç kaynağı 0V (24V DC güç kaynağı "-" Çıktı)	21	S9 Hold Röle 2 Terminalleri*	36
5	DC Güç Kaynağı 24V (24V DC Güç Kaynağı "" Çıktı)	22	4-20mA Valf Konumu Geribildirim Akım Çıkışı	37	Manuel/otomatik yüksek voltaj ortak tarafı*
5	DC Güç Kaynağı 24V (24V DC Güç Kaynağı "" Çıktı)	23	4-20mA Valf Konumu Geribildirim Akım Çıkışı-	38	Uzaktan yüksek voltaj müşterileri*
6	S1 Röle Son 1 (yerinde açık)	24		39	Manuel/Otomatik Düşük Voltaj Ortak Tarafı*
7	S1 Röle 2 Uçları (yerinde açık)	25	Acil Eylem (ESD)	40	S6 Rölesi Ortak Terminal (Hata Alarmı)
8	S2 Röle 1 ucu (yerinde)	26	4-20mA Valf Konum Kontrolü Akım Girişi	41	S6 Röle Son 1 (Hata Alarmı)
9	S2 Röle 2 Uçları (yerinde)	27	4-20mA Valf Konum Kontrolü Akım girişi-	42	S6 Röle Terminali 2 (Arıza Alarmı)
10	S3 Röle Terminali 1 (Açık Tork)	28	Manuel/Otomatik Sinyal Seçici	43
11	S3 Röle Terminali 2 (açık tork)	29	S10 Bekletme Rölesi 1 ucu*
12	S4 Röle 1 ucu (tork kapalı)	30	S10 Hold Röle 2 Terminalleri*
13	S4 Röle 2 Uçlar (tork kapalı)	Uyarmak! Güç kaynağına bağlanmadan önce, lütfen elektrikli aktüatörün isim plakasındaki nominal voltaj değerine bakın. Güç kaynağı üç fazlı 380V olduğunda , No. 1.2.3 terminalini bağlayın ve güç kaynağı tek fazlı 220V olduğunda, 1,2 numaralı terminali bağlayın.
14	S5 Röle 1 ucu (Alan/Uzaktan Kumanda)
15	S5 Röle 2 Uçları (Alan/Uzaktan Kumanda)

AK Kablo Kablosu Giriş Boyutu Özellikleri: Orta giriş NPT1-yarısıdır ve her iki taraftaki iki giriş bağlantı noktası NPT1'dir.
M5 spesifikasyonu ile dört üç fazlı (380VAC/50Hz) güç terminalleri ve üç tek fazlı (220VAC/50Hz) güç terminalleri. M4 spesifikasyonu ile toplam 43 sinyal terminali vardır.
Akıllı Anahtar Türü: 3 çekirdekli güç kablosu; 3 çekirdek kontrol teli; 15 çekirdek sinyal kablosu.
Not: Daha fazla durum göstergesi kişilerini veya otobüs kontrolünü genişletmeniz ve özel gereksinimleriniz varsa, lütfen tedarikçiyle veya şirketimizle iletişime geçmeniz gerekiyorsa.
