Kısa Giriş

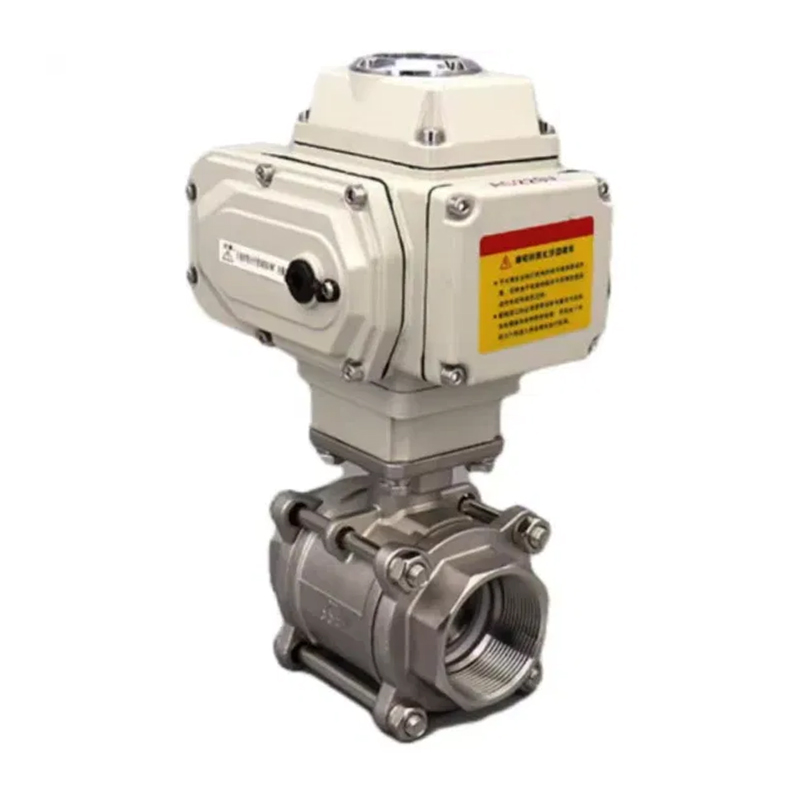

Q911F elektrikli dişli bilyalı valf ve popo kaynaklı bilyalı valf gövdesi, makul bir yapı ve güzel bir görünümle Tayvan'dan tanıtılan gelişmiş teknoloji kullanılarak dökülür; Valf koltuğu, sızdırmazlık konusunda güvenilir ve açılması ve kapatılması kolay olan elastik bir sızdırmazlık yapısı benimser; Valf gövdesi, ters sızdırmazlık ile alt monte edilmiş bir yapı benimser ve valf odası anormal derecede basınçlı olduğunda valf gövdesi yıkanmayacaktır. İki parçalı ve üç parçalı bilyalı vanalar da popo kaynağı (BW) ve soket kaynağı (SW) ile bağlanabilir ve her ikisi de uluslararası standart ISO braket platformları ve kilitleme cihazları ile donatılabilir. Üç parçalı bilyalı valf küçük bir hacme sahiptir ve valf muhafazasının üç parçasından oluşur. Orta kapak gövdesi ile her iki uçtan da dört daha uzun cıvata ile bilyalı vanası arasında kenetlenir. Avantajı, bakım ve sökme sırasında boru hattı ipliklerini sökmeye gerek olmaması ve dört cıvatanın doğrudan çıkarılabilmesi ve valf gövdesinin orta kısmının çıkarılabilir olmasıdır. Işık endüstrisi makinelerinde küçük hacim ve dar alan uygulamaları için uygundur. Küçük boyut, basit eşleşme ve yüksek akış kapasitesine sahiptir, özellikle ortamın viskoz, granüler veya lifli olduğu durumlar için uygundur. Elektrikli dişli bilyalı vanalar, gıda, çevre koruma, ışık endüstrisi, petrol, kağıt yapımı, kimya mühendisliği, öğretim ve araştırma ekipmanı ve güç gibi endüstrilerdeki endüstriyel otomatik kontrol sistemlerinde yaygın olarak kullanılmaktadır.
Teknik parametre
| Elektriksel Aktüatör İsteğe Bağlı Özellikler | Anahtarlama, integral, ayarlama, akıllı |
| Elektrikli aktüatörler çeşitli modellerde mevcuttur | QM, QC, Akq serisi |
| Gerilim | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Nominal çap | DN15mm ～ DN100mm |
| Nominal baskı | Pn1.0mpa ~ pn1.6mpa |
| Uygulanabilir sıcaklık | PTEE: -30- 120 ° C PPL: ≤350 ° C Metal Contası: ≤450 ° C |
| Bağlantı | Vidalı diş |
| Vücut malzemesi | 304、316、316L |
| Disk malzemesi | 304、316、316L |
| Koltuk astarı | PTE, PPL, Metal Mühürler |
| Uygulanabilir medya | Su, petrol, asit, viskoz sıvılar, bulamaç ortamı, vb. |
Ana boyut tablosu
| DN | L | H | D1 | D2 | |
| mm | inç | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 " | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 " | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2 " | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
