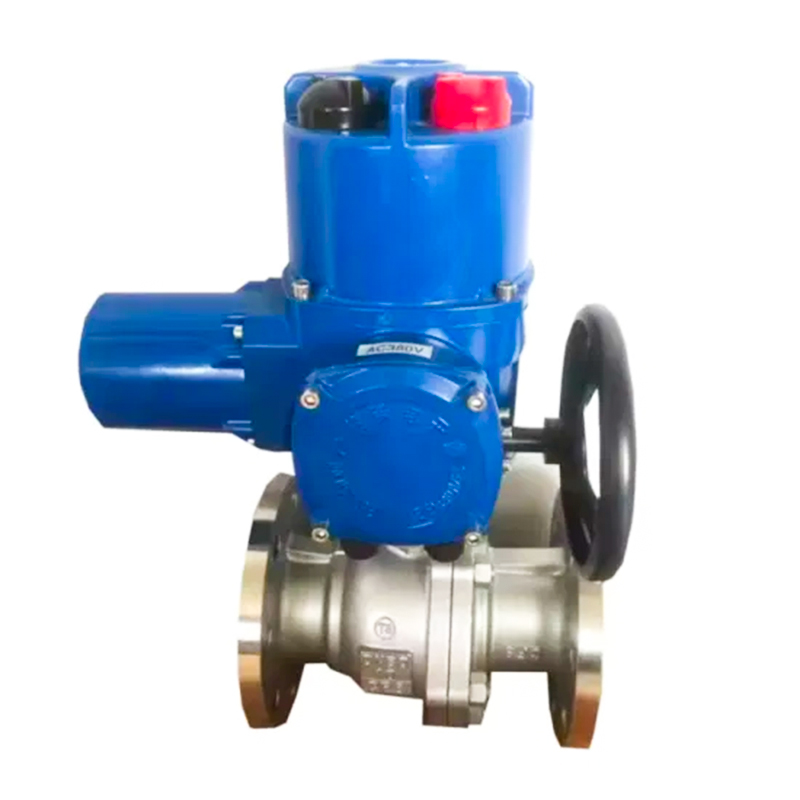

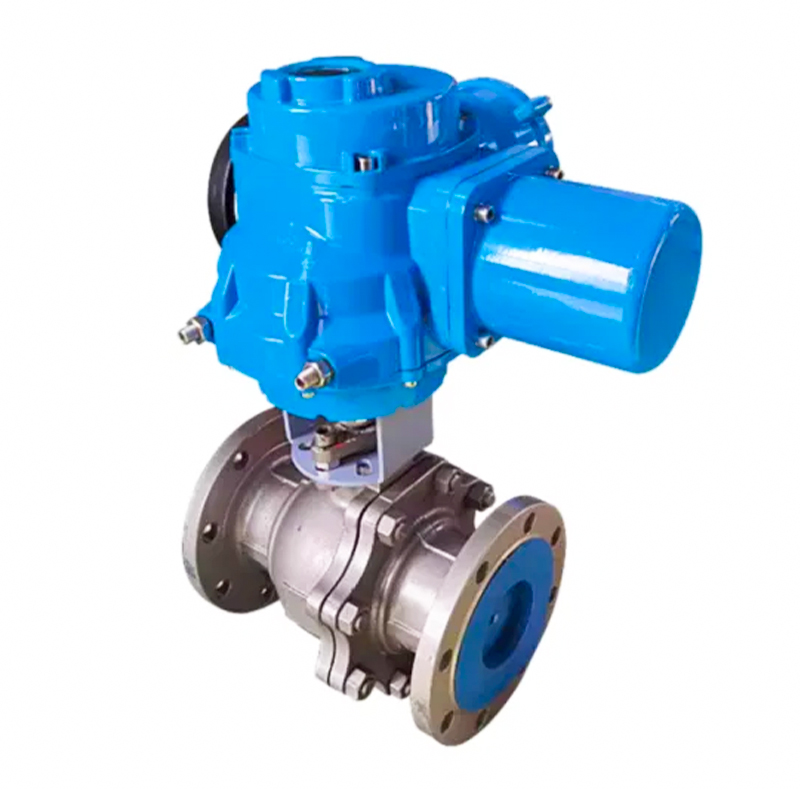

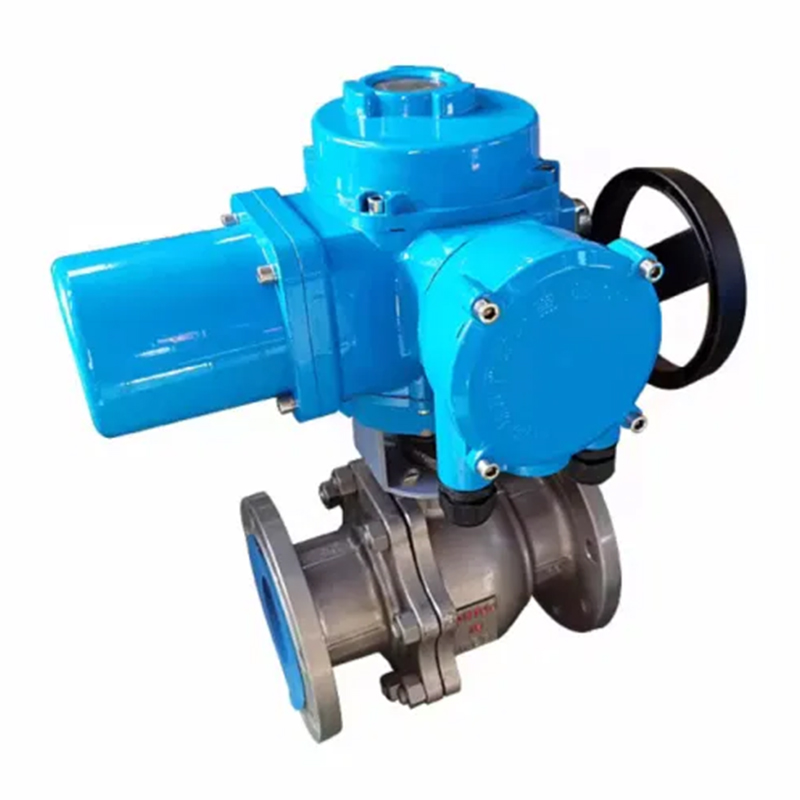

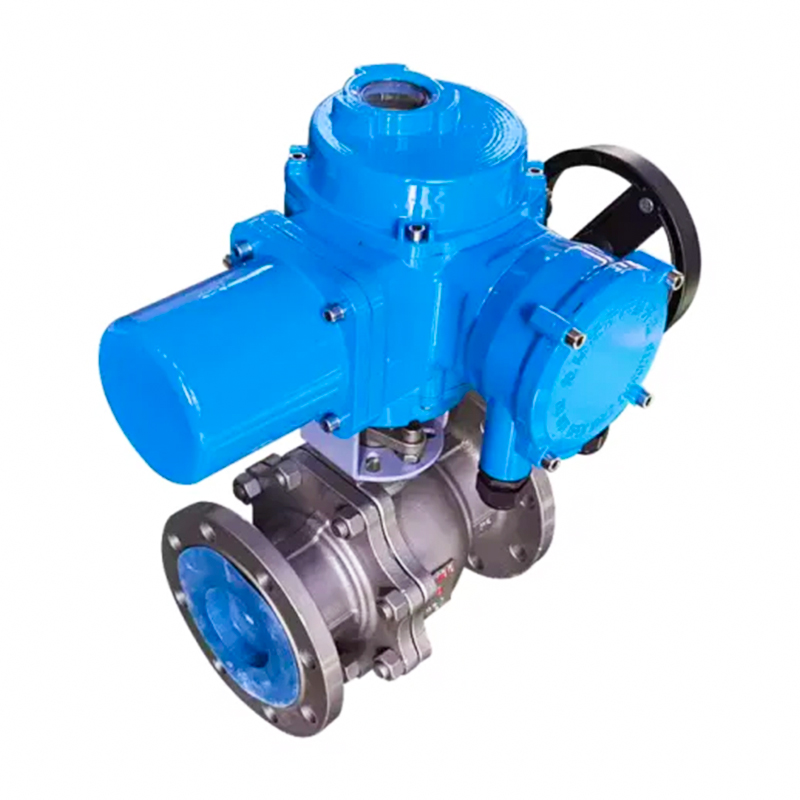

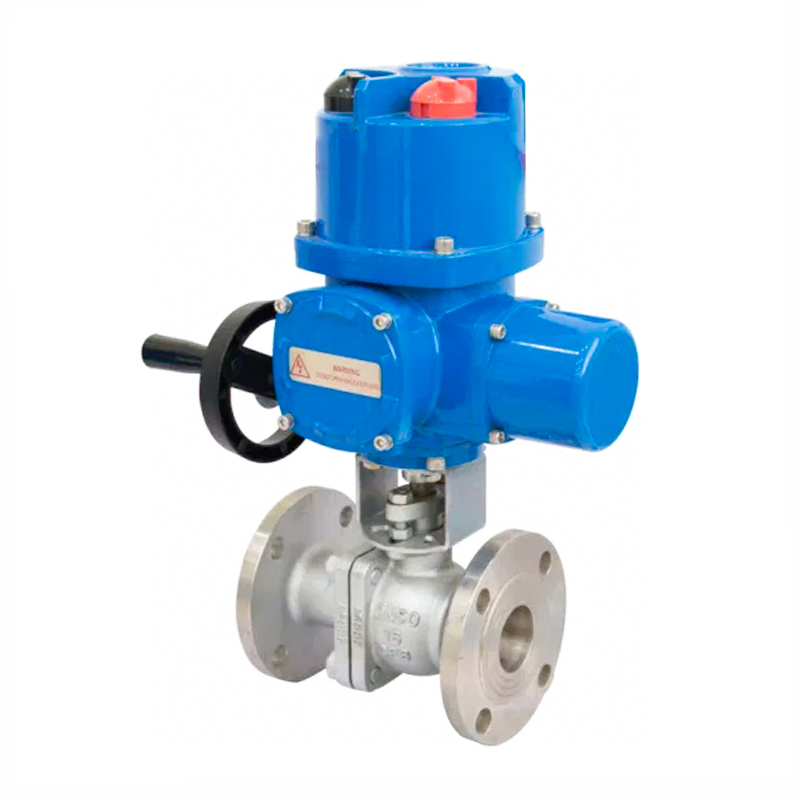

Q941F Elektrikli Flanş Top Valfi

Teklif Alın

Kısa Giriş

Q941F elektrik flanşı bilyalı valf, ekseninden geçen dairesel bir delik veya kanal ile aynı 90 derece dönme kaldırma hareketine sahiptir. Küresel yüzeyin kanal bağlantı noktasına oranı, top 90 derece döndüğünde, hepsi giriş ve çıkışta küresel bir yüzey sunmalı ve böylece akışı kesmelidir.
Elektrikli flanş bilyalı vanalar sadece 90 derece dönme ve sıkı bir şekilde kapanması için küçük bir dönme torku gerektirir. Tamamen eşit valf gövdesi boşluğu, ortam için düşük bir direnç ve düz geçiş sağlar. Genellikle bilyalı vanaların doğrudan açma ve kapanma için uygun olduğuna inanılmaktadır, ancak son yıllarda bilyalı valfler kısma ve akış kontrol fonksiyonlarına sahip olacak şekilde tasarlanmıştır. Bilyalı vanaların ana özellikleri, su, çözücüler, asitler ve doğal gaz gibi genel çalışma ortamları ve oksijen, hidrojen peroksit, metan gibi sert çalışma koşullarına sahip ortam için uygun olan kompakt yapıları, kolay çalışma ve bakımlarıdır. ve etilen. Bir bilyalı valfin valf gövdesi integral veya modüler olabilir.

Teknik parametre

Elektriksel Aktüatör İsteğe Bağlı Özellikler	Anahtarlama, integral, ayarlama, akıllı
Elektrikli aktüatörler çeşitli modellerde mevcuttur	Q, DQ, QM, QC, AKQ Serisi, Büyük Çap isteğe bağlı Z Serisi, AK Serisi
Gerilim	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Nominal çap	Dn15mm ～ dn200mm
Nominal baskı	PN1.0MPA ~ PN2.5MPA
Uygulanabilir sıcaklık	PTEE: -30- 120 ° C PPL: ≤ 350 ° C Metal Contası: ≤ 450 ° C
Bağlantı	Flanşlı tip
Vücut malzemesi	Dökme Demir, Dökme Çelik, 304, 316, 316L
Disk malzemesi	304、316、316L
Koltuk astarı	PTE, PPL, Metal Mühürler
Uygulanabilir medya	Su, petrol, asit, viskoz sıvılar, bulamaç ortamı, vb.

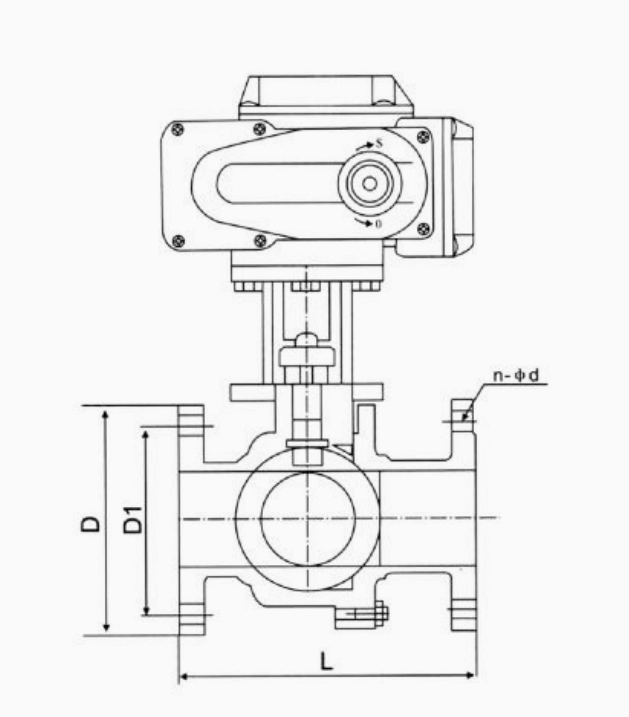

Elektrikli flanş top vanasının yapısal diyagramı

Ana boyut tablosu

DN (mm)	1.0mpa				1.6mpa				2.5mpa				4.0mpa
DN (mm)	L	D	D1	N-φd	L	D	D1	N-φd	L	D	D1	N-φd	L	D	D1	N-φd
15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	165	135	100	4-φ18	165	135	100	4-φ18	165	135	100	4-φ18	180	135	100	4-φ18
40	180	145	110	4-φ18	180	145	110	4-φ18	180	145	110	4-φ18	200	145	110	4-φ18
50	200	160	125	4-φ18	200	160	125	4-φ18	200	160	125	4-φ18	220	160	125	4-φ18
65	220	180	145	4-φ18	220	180	145	4-φ18	220	180	145	8-φ18	250	180	145	8-φ18
80	250	195	160	4-φ18	250	195	160	8-φ18	250	195	160	8-φ18	280	195	160	8-φ18
100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23	320	230	190	8-φ23
125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8-φ25	400	270	220	8-φ25
150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8-φ25	400	300	250	8-φ25
200	400	335	295	8-φ23	400	335	295	12-φ23	400	360	310	12-φ25	502	375	310	12-φ30
