Ana özellikler ve uygulamalar
QMB madenciliği patlamaya dayanıklı küçük valf elektrik ciHazı, kömür endüstrisi uygulamalarının titiz talepleri için titizlikle hazırlanmıştır. Bu çok yönlü aktüatör, bilyalı vanaların, kelebek vanalarının ve daha fazlasının kesin kontrolünde mükemmeldir. Yüksek basınçlı, küçük kalibreli özel vanalarla eşleştirildiğinde, kömür madeni yangın güvenliği, toz bastırma ve jet ve vakum pompaları dahil yeraltı merkezi pompa sistemlerinin otomasyonunda performans sağlar.
QMB valf elektrik cihazımız kompakt tasarımı ve hafif yapısı için öne çıkıyor. DCS sistemleri ile sorunsuz bir şekilde entegrasyon, verimli ve güvenilir otomatik kontrolü kolaylaştırır.
Sınıflandırma
Çeşitli tiplerde mevcuttur: Her biri belirli operasyonel ihtiyaçları karşılamak için tasarlanmış temel, zeki, patlamaya dayanıklı temel ve patlamaya dayanıklı zeka.
Çalışma ortamı ve ana teknik koşullar
(1) Güç kaynağı: standart üç fazlı AC380V, 50Hz;
Esneklik için isteğe bağlı güç kaynakları şunları içerir: AC400V, 415V, 660V ve 50Hz veya 60Hz çift frekansları.
Ayrıca tek fazlı AC220V, 110V için 50Hz veya 60Hz seçenekleri ile uyarlanabilir.
Ek olarak, 24V, 48V ve 84V'de DC gücünü destekler.
(2) Ortam sıcaklığı: -20ºC ila 60ºC standart aralığı; zorlu koşullar için -40ºC ila 70ºC arasında genişletilmiş aralık.
(3) Bağıl nem: 25 ° C'de% 95'e kadar neme kadar verimli çalışma, sağlam performans sağlar.
(4) Çalışma Ortamı: Tehlikeli ve aşındırıcı ortamlardan arınmış alanlar;
IIA ve IIB Gaz Karışımları, T1-T4 grupları, UT güvenliğini sağlayan ortamlar için tasarlanmış patlamaya dayanıklı model (exdiibt4).
(5) Koruma seviyesi: IP65, IP67 ve özel siparişler altında gelişmiş koruma için özelleştirilebilir IP68.
(6) Motor aralıklı kullanım için tasarlanmıştır: özel koşullar altında 15-30 dakikaya kadar uzatılabilir, dayanıklılık için F sınıfı yalıtım.
(7) Anti-korozyon kaplama: yüksek sıcaklık anti-korozyon epoksi plastik tozun yüksek sıcaklıklı bir elektrostatik sprey kullanır ve güçlü uzun süreli koruma sağlar.
(8) Akıllı elektrik aktüatörlerinin ana fonksiyonel özellikleri
Mekatronik bir tasarımla tasarlanan bu aktüatörler kompakt ve hafiftir.
Çok yönlü işlevsellik ve hassasiyet sağlayan dijital entegre bir çip içerir.
Hızlı, güvenli işlemler için tüm muhafazayı açmadan parametre ayarlamalarına ve düğmeler veya kızılötesi uzaktan kumanda ile hata ayıklamaya izin veren, müdahaleci olmayan bir tasarıma sahiptir.
Valf pozisyonu bütünlüğünü ve güçlü anti-etkileşimi sağlayan, yüksek doğruluk ve genişletilmiş ömre sahip, inme yer değiştirmesi için mutlak bir kodlayıcı ile donatılmıştır.
LCD ekran hem Çince hem de İngilizce olarak mevcuttur, kullanılabilirliği artırır.
Seyahat sınırı, tork koruması, durak alarmı, aşırı ısınma koruması, sinyal arıza koruması, güç fazı kaybı ve kapsamlı koruma için otomatik faz sırası düzeltmesi gibi koruyucu fonksiyonlar sunar.
Akıllı türler, çeşitli kontrol ihtiyaçlarına hitap eden akıllı anahtar, akıllı ayar ve gelişmiş akıllı versiyonları kapsar.
(9) Akıllı anahtar tipi giriş sinyali: Çok yönlü entegrasyon için 24VDC darbesini veya seviye sinyallerini kabul eder.
Çıktı sinyali: 250VAC veya 30VDC için 5A'da derecelendirilen temas kapasitesine sahip röle çıkışı sağlar.
Çıktı konumu Analog Sinyal: Kesin geri bildirim için 4-20mA sunar.
Akıllı düzenleme analog giriş sinyallerini destekler: kesintisiz kontrol için 4-20mA.
Analog çıkış sinyali: Girişleri 4-20mA çıkışı ile eşleştirir.
Anahtar giriş sinyali: Verimli çalışma için 24VDC darbesi veya seviye sinyali ile uyumludur.
Anahtarlama Çıktı Sinyali: Yenilikçi aktüatörümüz, 5A, 250VAC ve 5A, 30VDC olarak kontak nominal kapasiteli sağlam bir röle çıkışına sahiptir ve yüksek talep ortamlarında güvenilir performans ve güvenlik sağlar.
Temel Hata: ≤1 - 1'den az veya 1'e eşit temel hata marjı ile hassasiyet ve doğruluğu deneyimleyin. Teknolojimiz güvenebileceğiniz kesinliği garanti eder.
Gelişmiş akıllı türümüz, operasyonel yeteneklerinizi yükseltmek için tasarlanmıştır. Diğer çığır açan özelliklerin yanı sıra ESD acil geçersiz kılma koruması, kesintisiz veri yolu iletişimi, sezgisel Bluetooth bağlantısı ve sofistike kablosuz kontrol için destek içerir.
QMB Elektrik Aktüatörü Ana Modeller ve Özellikler
| Model | Tork (N · m) | Kök çapı (mm) | Hız oranı | Çıkış hızı (R/Min) | Aç/Kapatma Saati (S) | Motor gücü (W) | Motor para birimi (A) | Ağırlık (kilogram) |
| QMB3.5-1.25g | 35 | 11x11 | 46 | 1.25 | 12 | 10 | 0.6 | 8 |
| Qmb5-1.25G | 50 | 11x11 | 46 | 1.25 | 12 | 15 | 0.6 | 8 |
| Qmb9-0.85G | 90 | 28 | 46 | 0.85 | 18 | 40 | 1 | 20 |
| QMB15-0.6G | 150 | 28 | 46 | 0.6 | 25 | 40 | 1 | 20 |
| QMB25-0.6G | 250 | 28 | 46 | 0.6 | 25 | 60 | 1.2 | 20 |
QMB boyutu ve bağlantı boyutları
QMB3.5/5 harici boyutlar
Qmb9/15/25 harici boyutlar

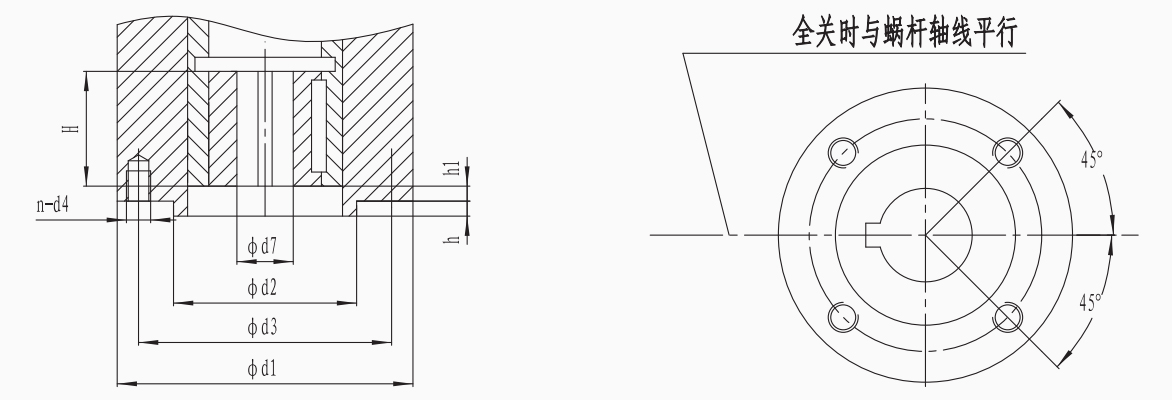

QMB flanş bağlantı boyutları
QMB3.5/5 Bağlantı Boyutu Şeması
| Flanş numarası | Denso modeli | D3 | N-D4 | D7 | H | H1 |
| F05 | QMB3.5 QMB5 | 50 | 4-M6 | 11 × 11 | 16 | 1 |
QMB9/15/25 Bağlantı Boyutu Şeması
| Flanş numarası | Elektrik Kurulum Modeli | D1 | D2 (F8) | D3 | N-D4 | D7 | H | h | H1 | |
| Fabrika üretimi | Maksimum | |||||||||
| F05 | QMB9 | 65 | 35 | 50 | 4-M6 | 28 | 40 | 3 | 3 | |
| F07 | QMB9 QMB15 QMB25 | 90 | 55 | 70 | 4-M8 | / | 28 | 40 | 3 | 3 |
| F10 | QMB25 | 125 | 70 | 102 | 4-M10 | / | 28 | 40 | 3 | 3 |
Not: QMB9/15/25, standart olarak F07 ile donatılmıştır, bu da ihtiyaçlarınız için pozitif uyumluluk ve sorunsuz entegrasyon sağlar.
