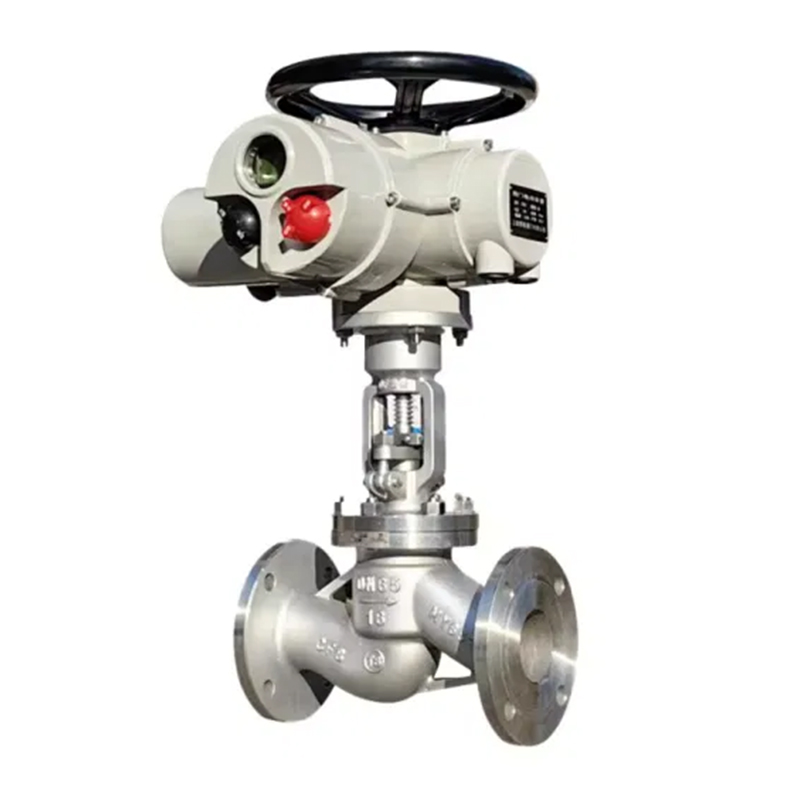

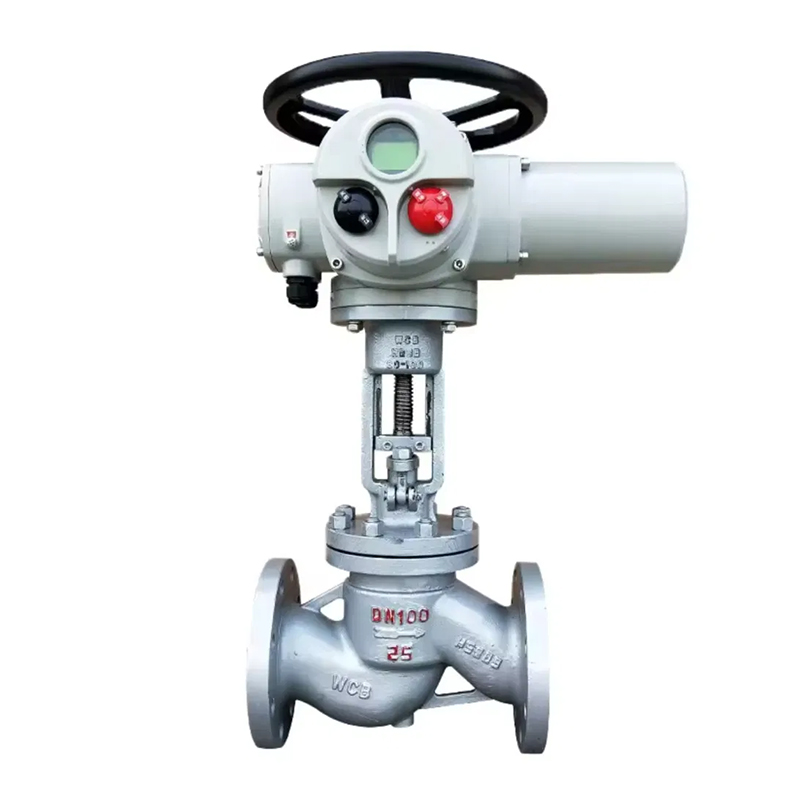

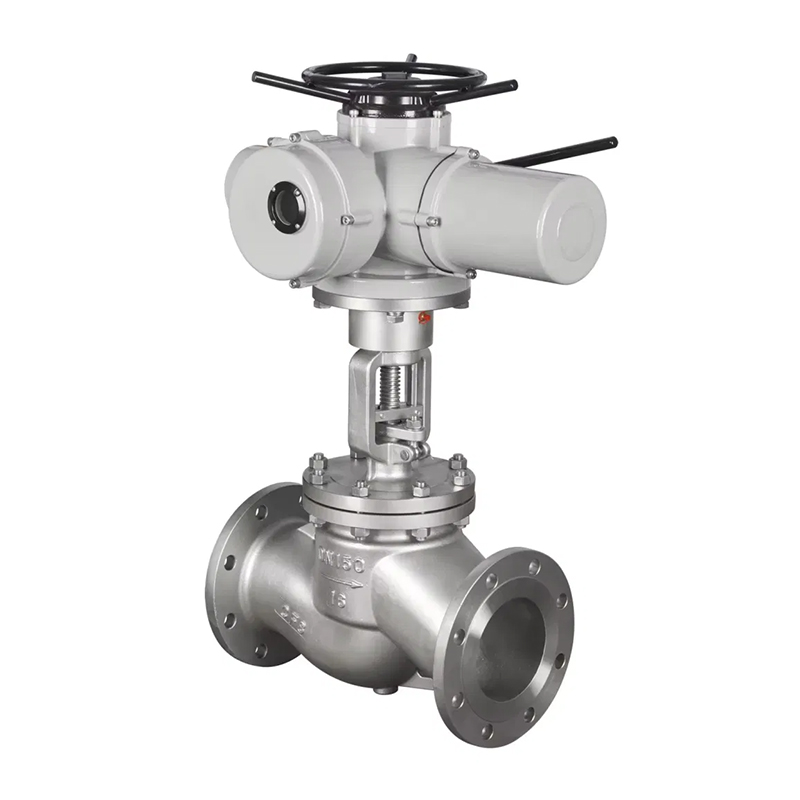

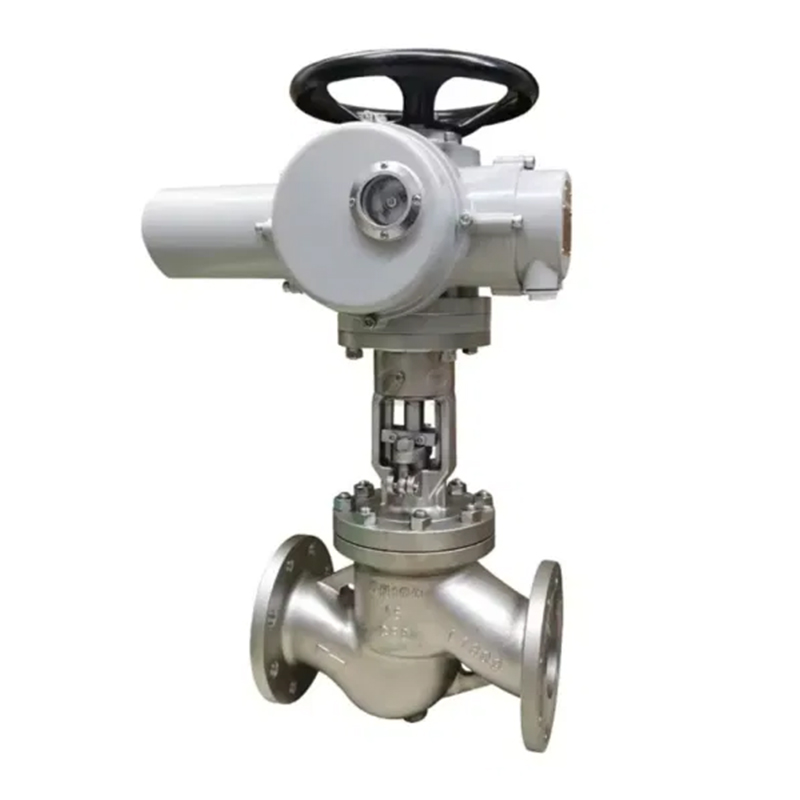

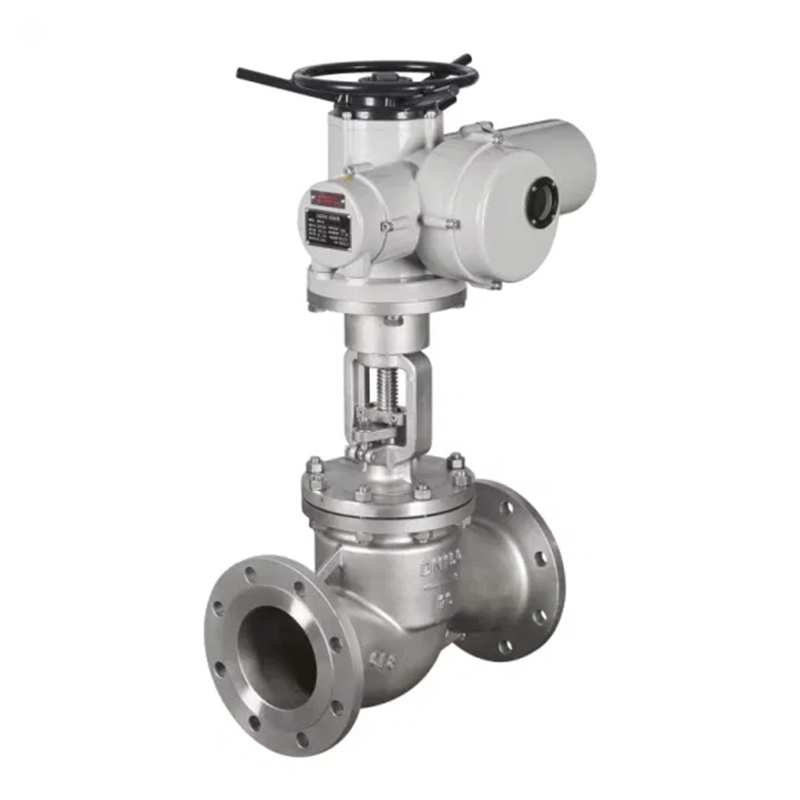

J941H Elektrik Küre Vanaları Genel Bakış

J941H ELEKTRİK DURUM Vanası iki Bölümden oluşur: elektrik aktüatör ve durdurma valFi. ValF gövdesi malzemesi tamamlanmıştır ve dolgu ve tüm parça gerçek çalışma koşullarına veya kullanıcı gereksinimlerine göre makul Bir şekilde seçilebilir. Çeşitli basınç, sıcaklık ve orta koşullara uygulanabilir. Valf esas olarak boru hattındaki ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır. Genellikle ayarlama için kullanılmaz, çünkü dengesiz kuvvet ayar sırasında çok büyüktür, bu da valf çekirdeğinde ciddi erozyona neden olur. Su temini ve drenajı, petrokimya, metalurji ve yüksek basınçlı diğer yerler için uygundur.
Elektrikli durdurma valfi, zorla sızdırmazlık valfidir, bu nedenle valf kapatıldığında, sızdırmazlık yüzeyini sızdırmamaya zorlamak için valf diskine basınç uygulanmalıdır. Ortam valfin valf diskinin altından girdiğinde, işletim kuvvetinin üstesinden gelmesi gereken direnç, valf gövdesi ile dolgu ve ortamın basıncı tarafından üretilen itme sürtünmesidir. Valfi kapatma kuvveti, valfi açmak için kuvvetten daha büyüktür, bu nedenle valf gövdesinin çapı büyük olmalıdır, aksi takdirde valf gövdesi bükülecektir.

Teknik parametre

İsteğe bağlı elektrikli aktüatör özellikleri	Anahtar Türü, İntegral Tip, Düzenleme Türü, Akıllı Tip
İsteğe bağlı elektrikli aktüatör modelleri	Z serisi, AK Serisi
Gerilim	AC220V, AC380V
Nominal çap	Dn10mm ~ dn300mm
Nominal baskı	Pn1.0mpa ~ pn6.4mpa
uygun sıcaklık	-30 ~ 550ºC
Bağlantı	Flanş
Valf gövdesi malzemesi	Döküm çelik, 304, 316, 316L
Valf plakası malzemesi	Döküm çelik, 304, 316, 316L
Valf koltuk astarı	PTFE, PPL, Metal Mühür
Uygulanabilir medya	Su, petrol, asit, viskoz sıvı, bulamaç ortamı, vb.

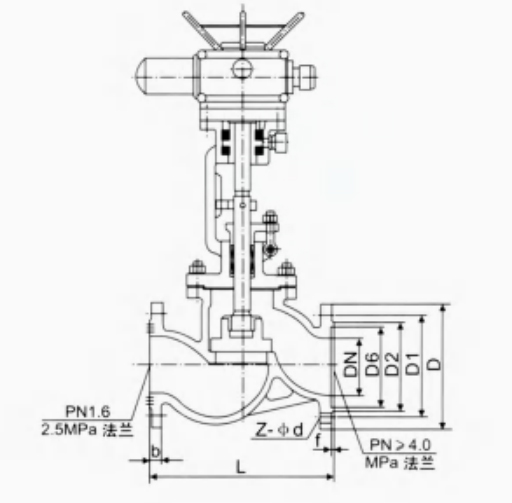

J941H Elektrik Küresi Vanaları Boyut ve Modeller

PN (MPA)	DN (mm)	L	D	D1	D2	b	f	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
